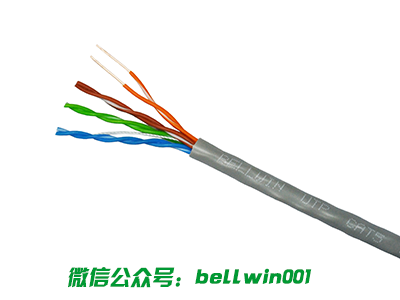

【標遠線纜 bellwin.com.cn】雙絞線（TwistedPair）是由兩條互相絕緣的導線遵照肯定的規格互相纏繞（個別以順時針纏繞）在一起而制成的一種通用配線，屬于信息通 訊網絡傳輸介質。雙絞線過往重要是因為用來傳輸模仿信號的，但如今同樣實用于數字信號的傳輸。而雙絞線布線時應注意那些事項，下文分析講解如下：

　　一、雙絞線必需契合國度雙絞線產品規范：

　　1、所用雙絞線要為純銅芯,線徑為0.5毫米。

　　2、單芯百米電阻為9.38歐姆，一箱線305米阻值在28歐姆左右，不要超過30歐姆。

　　3、扭絞密度要到達五類線規范。

　　4、柔韌性、阻燃性要到達國度測驗規范。

　　二、如在室外運用，請運用室外防水雙絞線

　　三、工程布線時阻止與強電壓線纜或裝備混雜接觸，也不能與變頻裝備、通訊信號發作器放置在一起。

　　四、線纜內四對線每對傳輸一路信號，因而可同時傳輸視頻。音頻、掌握信號，根絕大電流電源在線纜內傳輸。若需用網線中一對傳高壓電源DC12V掌握在150米以內，AC24V掌握在300米以內，掌握信號掌握在1000以內。

　　五、有源及局部無源產品內置浪涌防護，須要接地，室外運用能夠和攝像機一起接地，注重接地極電阻肯定要及格（參考值4歐姆）

　　六、攝像機到發射器的視頻線盡量短，保障信號的質量穩固。
